| Numéro De Modèle: | JC4827M043R |
| Nombre De Pièces: | 50PCS |
| Prix: | ￥178/PCS |
| Conditions De Paiement: | L/C, T/T |
| Capacité à Fournir: | 5000PCS/day |
1 : Très utilisé
2 : ÉCLAIR de SPI de soutien
3 : Logement pour carte intégré d'écart-type, expansion de carte d'écart-type de soutien
4 : Méthodes de contrôle de contre-jour de soutien trois (lumière constante, contrôle de GPIO, contrôle de PWM)

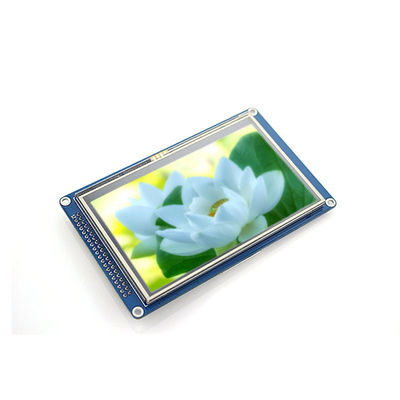

5 : La résolution de soutien 480x272, l'effet d'affichage est très claire

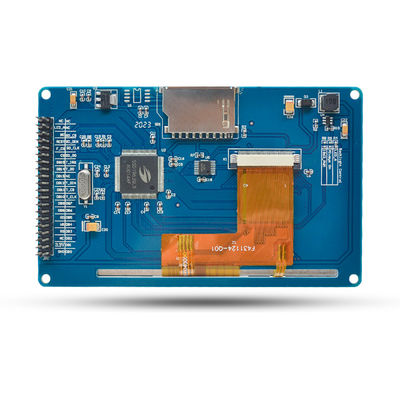

Les goupilles démarrant par A et T sont les goupilles connexes de l'écran tactile résistif ;
B. Les goupilles au début de l'écart-type sont carte d'écart-type ont rapporté des goupilles ;
Les goupilles démarrant par C et F sont liées à l'ÉCLAIR de SPI ;
D. Le repos sont des goupilles liées à l'écran d'affichage à cristaux liquides ;
E. SPI FLASH n'est pas soudé. Si vous devez l'employer, soudez-svp le vous-même.

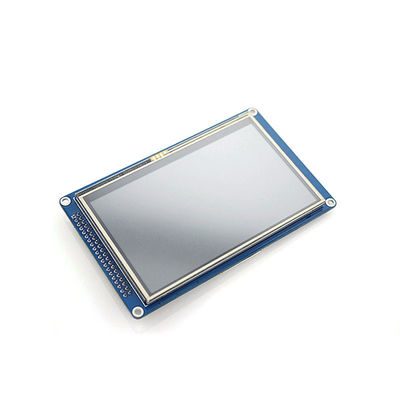

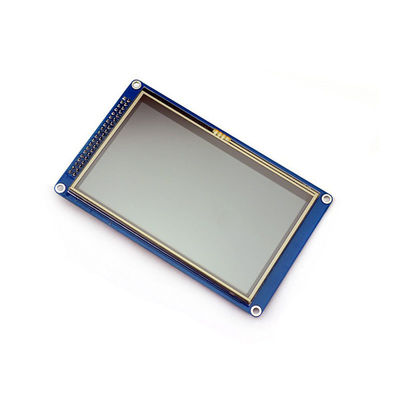

écran 1*touch
| Nom | Paramètre |
| SKU | JC4827M043R |
| Couleur d'affichage | RVB 565 |
| Mode de contact | Contact résistif |
| Taille de l'écran | 4,3 (pouce) |
| Type | TFT |
| Conducteur IC | SSD1963 |
| Résolution | 480*272 (pixel) |
| Interface de module | Port 40PIN parallèle |
| Secteur actif | 95,04 (L)) X53.86 (W) MILLIMÈTRE |
| Dimension externe | 120 (L) X74 (W) MILLIMÈTRE |
| Température de fonctionnement | -20℃~60℃ |
| Température de stockage | -30℃~70℃ |
| Tension d'opération | 3.3V |
| Angle visuel | heure de 6h00 |
| Espacement de PIN | Espacement de PIN |
| Méthode de connexion | goupille 2,54 |
| Poids de produit (contenir de paquet) | 150g |
| Nombre | Pin Label | Pin Description |
| 1 | LA terre | La terre |
| 2 | 3.3V | puissance fournie 3.3V |
| 3 | OR | Pieds vides |
| 4 | RS | Signal choisi de registre/données, 0 : Registre 1 : Données |
| 5 | WR | Écrivez l'opération |
| 6 | RD | Opération "lecture" |
| 7 | DB8 | Port de données |
| 8 | DB9 | Port de données |
| 9 | DB10 | Port de données |
| 10 | DB11 | Port de données |
| 11 | DB12 | Port de données |
| 12 | DB13 | Port de données |
| 13 | DB14 | Port de données |
| 14 | DB15 | Port de données |
| 15 | CS | Signal choisi de puce d'affichage à cristaux liquides, le bas actif |
| 16 | F_CS | Puce instantanée choisie |
| 17 | REPOS | L'affichage à cristaux liquides "Reset" le signal, remise de bas niveau |
| 18 | OR | Pieds vides |
| 19 | LED_A | Positif de contrôle de contre-jour |
| 20 | OR | Pieds vides |
| 21 | DB0 | Port de données |
| 22 | DB1 | Port de données |
| 23 | DB2 | Port de données |
| 24 | DB3 | Port de données |
| 25 | DB4 | Port de données |
| 26 | DB5 | Port de données |
| 27 | DB6 | Port de données |
| 28 | DB7 | Port de données |
| 29 | T_CLK | Signal d'horloge d'autobus de SPI de contact |
| 30 | T_CS | Le signal choisi de puce d'écran tactile, de bas niveau permettent |
| 31 | T_DIN | Entrée d'autobus de SPI de contact |
| 32 | OR | Pieds vides |
| 33 | T_DO | Sortie d'autobus de SPI de contact |
| 34 | T_IRQ | Signal d'interruption d'écran tactile, de bas niveau quand il y a contact |
| 35 | SD_DO | Goupille de sortie de données de carte d'écart-type |
| 36 | SD_CLK | Goupille d'horloge de carte d'écart-type |
| 37 | SD_DIN | Goupille d'entrée de données de carte d'écart-type |
| 38 | SD_CS | Goupille choisie de carte d'écart-type |
| 39 | OR | Pieds vides |
| 40 | OR | Pieds vides |
