| Numéro De Modèle: | JC2432R028R |
| Nombre De Pièces: | 50PCS |
| Prix: | ￥45/PCS |
| Conditions De Paiement: | L/C, T/T |
| Capacité à Fournir: | 5000PCS/day |

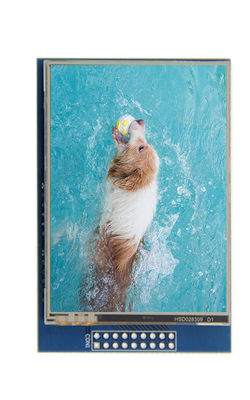

le contact résistif 240*320 2,8" de 2,8 pouces écran de module de TFT LCD montrent le contrôleur ILI9341 pour le conseil d'Arduino UNO MEGA2560
Fournissez 51 MCU, stm32 MCU, programme d'échantillon d'Arduino
Description de produit
| Nom | Paramètre |
| SKU | JC2432R028R |
| Couleur d'affichage | Couleur de RVB 65K |
| Mode de contact | Contact résistif |
| Taille de l'écran | 2,8 (pouce) |
| Type | TFT |
| Conducteur IC | ILI9341 |
| Résolution | 240*320 (pixel) |
| Interface de module | interface parallèle à 8 bits |
| Secteur actif | 43.2*57.6 (millimètre) |
| Taille de carte PCB de module | 52.70*78.22 (millimètre) |
| Température de fonctionnement | -20℃~60℃ |
| Température de stockage | -30℃~70℃ |
| Tension d'opération | 5V/3.3V |
| Puissance | TBD |
| Poids de produit (contenir de paquet) | 44 (g) |
| Nombre | Pin Label | Pin Description |
| 1 | LCD_RST | Signal "Reset" d'autobus d'affichage à cristaux liquides, remise de bas niveau |
| 2 | LCD_CS | Le signal choisi de puce d'autobus d'affichage à cristaux liquides, de bas niveau permettent |
| 3 | LCD_RS | de bas niveau : commande, haut niveau : données |
| 4 | LCD_WR | L'autobus d'affichage à cristaux liquides écrivent le signal |
| 5 | LCD_RD | L'autobus d'affichage à cristaux liquides a indiqué le signal |
| 6 | LA terre | Au sol de puissance |
| 7 | 5V | puissance fournie 5V |
| 8 | 3V3 | la puissance fournie 3.3V, cette goupille peut être déconnectée |
| 9 | LCD_D0 | Données à 8 bits Bit0 d'affichage à cristaux liquides |
| 10 | LCD_D1 | Données à 8 bits Bit1 d'affichage à cristaux liquides |
| 11 | LCD_D2 | Données à 8 bits Bit2 d'affichage à cristaux liquides |
| 12 | LCD_D3 | Données à 8 bits Bit3 d'affichage à cristaux liquides |
| 13 | LCD_D4 | Données à 8 bits Bit4 d'affichage à cristaux liquides |
| 14 | LCD_D5 | Données à 8 bits Bit5 d'affichage à cristaux liquides |
| 15 | LCD_D6 | Données à 8 bits Bit6 d'affichage à cristaux liquides |
| 16 | LCD_D7 | Données à 8 bits Bit7 d'affichage à cristaux liquides |
| 17 | SD_SS | Le signal choisi de puce d'autobus de SPI de carte d'écart-type, de bas niveau permettent |
| 18 | SD_DI | Signal de l'autobus MOSI de SPI de carte d'écart-type |
| 19 | SD_DO | Signal de MISO d'autobus de SPI de carte d'écart-type |
| 20 | SD_SCK | Signal d'horloge d'autobus de SPI de carte d'écart-type |
