| Numéro De Modèle: | JC3248S035N |
| Nombre De Pièces: | 300 |
| Prix: | ￥58/PCS |
| Conditions De Paiement: | L/C, T/T |
| Capacité à Fournir: | 5000pcs/day |

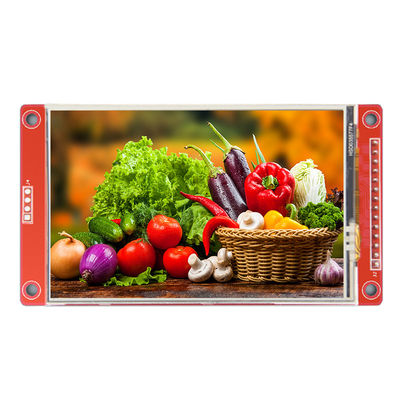

3.5 pouces sans contact SPI LCD TFT Module 3.5 pouces 480*320 TFT Module d'affichage SPI panneau pilote IC ILI9488 prise en charge
Fournissez 51 MCU, stm32 MCU, exemple de programme Arduino, copiez le lien de téléchargement vers le navigateur pour télécharger les informations :
Le circuit matériel du module LCD comprend deux parties : un circuit de commande d'affichage LCD et un circuit de commande de rétroéclairage.
Le circuit de commande d'affichage LCD est utilisé pour contrôler les broches de l'écran LCD, y compris les broches de commande et les broches de transfert de données.
Le circuit de commande de l'écran tactile peut contrôler la correspondance tactile de l'écran tactile et la lecture des coordonnées tactiles (écran tactile en option).
| Nom | Paramètre |
| UGS | JC3248R035N |
| Couleur d'affichage | Couleur RVB 65K |
| Mode tactile | Sans contact |
| Taille de l'écran | 3,5 (pouces) |
| Taper | TFT |
| Pilote IC | ILI9488 |
| Résolution | 320*480 (pixels) |
| Interface des modules | SPI 4 fils |
| Zone active | 73.44(L))X48.96(W)MM |
| Dimension externe | 99.0(L)X54.9(W)MM |
| Température de fonctionnement | -20℃~60℃ |
| Température de stockage | -30℃~70℃ |
| Tension de fonctionnement | 3.3V |
| Angle visuel | 12h00 |
| Poids du produit (paquet contenant) | 50 grammes) |
| Nombre | Étiquette de broche | Broche Description |
| 1 | VCC | Puissance d'entrée 5.0 |
| 2 | Terre | Terre d'alimentation |
| 3 | CS | Signal de sélection de puce LCD, actif bas |
| 4 | REPOS | Signal de réinitialisation LCD, réinitialisation de bas niveau |
| 5 | D/C | Sélection du registre de contrôle |
| 6 | IDS (MOSI) | Contrôler la transmission des données |
| 7 | SCK | Signal d'horloge |
| 8 | DIRIGÉ | Contrôle du rétroéclairage, éclairage de haut niveau, connecté à 3,3 V |
| 9 | SDO(MISO) | Signal de données de lecture de bus SPI |
| dix | T_CLK | Touchez le signal d'horloge du bus SPI |
| 11 | T_CS | Signal de sélection de puce d'écran tactile, activation de bas niveau |
| 12 | T_DIN | Entrée tactile du bus SPI |
| 13 | T_DO | Touchez la sortie du bus SPI |
| 14 | T_IRQ | Signal d'interruption de l'écran tactile, niveau bas lorsque le toucher est détecté |
