| Numéro De Modèle: | JC2424S012N |
| Nombre De Pièces: | 300 |
| Prix: | ￥42/PCS |
| Conditions De Paiement: | L/C, T/T |
| Capacité à Fournir: | 5000pcs/day |

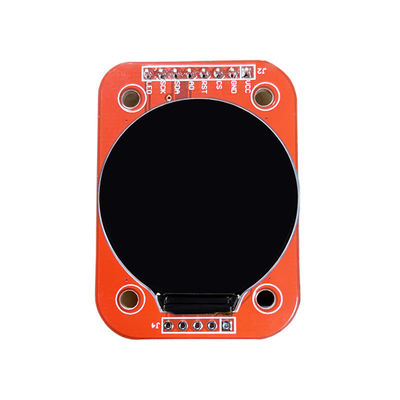

résolution ronde de l'interface 240x240 de SPI de fil du conducteur 4 d'IPS 240*240 GC9A01 du module 1,28 d'affichage de TFT LCD de 1,28 pouces » pleine
Fournissez 51 MCU, stm32 MCU, copie le lien de téléchargement au navigateur pour télécharger l'information :
Le contrôleur GC9A01 soutient une résolution maximum de 132*162 et d'un GRAMME de 48114 octets. Il soutient également à 8 bits, 9 bit, de 16 bits, et 18 bus de données gauches parallèles mordus. Il soutient également 4 de fil de SPI les portes série à 3 fils et. Puisque le contrôle parallèle exige un grand nombre de ports d'E/S, le plus commun est contrôle de porte série de SPI. Le GC9A01 soutient également 65K, ecran couleur de 262K RVB, couleur d'affichage est l'affichage très riche et tout en soutenant tournant d'affichage et de rouleau et le playback visuel, affichage d'un grand choix de manières.
●l'écran de couleur de 1,28 pouces, ecran couleur de soutien 65K, montrent des couleurs riches ·
●240X240 résolution, affichage clair·
●IPS en verre, affichage à pleine vue ·
●Écran de visualisation rond, bon effet d'affichage ·
●Utilisant l'autobus périodique de SPI, il prend seulement quelque l'IOS pour illuminer l'affichage·
●Facile d'augmenter l'expérience avec le logement pour carte d'écart-type·
●normes de processus de Militaire-catégorie, travail stable à long terme ·
●Fournissez le support technique étant à la base de conducteur·
| Nom | Paramètre |
| SKU | JC2424S012N |
| Couleur d'affichage | Couleur de RVB 65K |
| Mode de contact | Sans contact |
| Taille de l'écran | 1,28 (pouce) |
| Type | TFT |
| Conducteur IC | GC9A01 |
| Résolution | 240*240 (pixel) |
| Interface de module | 4-wire SPI |
| Secteur actif | 32,4 (L) X32.4 (W) MILLIMÈTRE |
| Dimension externe | 50,0 (L) X36.0 (W) X3.1 (H) MILLIMÈTRE |
| Température de fonctionnement | -20℃~60℃ |
| Température de stockage | -30℃~70℃ |
| Tension d'opération | 3.3V |
| Angle visuel | IPS à pleine vue |
| Poids de produit (contenir de paquet) | 13 (g) |
| Nombre | Pin Label | Pin Description |
| 1 | VCC | puissance fournie 5,0 |
| 2 | LA terre | Au sol de puissance |
| 3 | CS | Signal choisi de puce d'affichage à cristaux liquides, le bas actif |
| 4 | REPOS | L'affichage à cristaux liquides "Reset" le signal, remise de bas niveau |
| 5 | A0 | Sélection de compteur d'instruction |
| 6 | SDA | Transmission de paramètres |
| 7 | CLK | Signal d'horloge |
| 8 | LED | Relié à 3.3V |
