| Numéro De Modèle: | JC4827B043N |
| Nombre De Pièces: | 500 |
| Prix: | ￥45/pcs |
| Conditions De Paiement: | L/C, T/T |
| Capacité à Fournir: | 5000PCS/day |

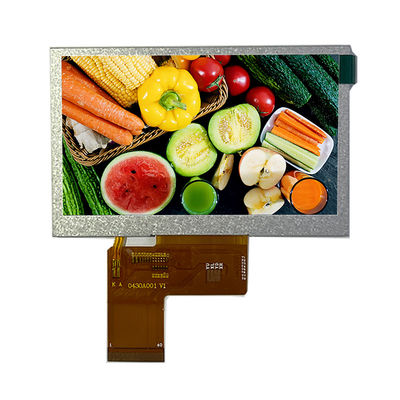

4,3 pouces sans module lumineux 40PIN RVB d'affichage d'affichage à cristaux liquides de TFT du conducteur 350 de Touch480xRGBx272 ILI6485A
JC4827B043N est un module actif d'affichage à cristaux liquides de matrice de couleur incorporant le silicium amorphe
TFT (TFT). Il se compose de panneau de TFT LCD de couleur, de conducteur IC, de FPC et d'unité légère arrière. La zone d'exposition de module contient 480X272pixels. Ce produit s'accorde avec le critère en matière d'environnement de RoHS
Paramètre
| Taille d'affichage à cristaux liquides | 4,3 pouces (diagonale) |
| Type d'affichage à cristaux liquides | TFT |
| Résolution | 800x480 |
| Taille de module | 105.45x67.2x3mm |
| Secteur actif | 95.04x53.856mm |
| Lancement de pixel | . |
| Direction de visionnement | Libre |
| Contre-jour | LED |
| Conducteur IC | Tba |
| Température de stockage | -30 à +70 |
| 1 | LEDK | CONDUCTEUR DE LED | Cathode de contre-jour. | - |
| 2 | LÉDA | CONDUCTEUR DE LED | Anode de contre-jour. | - |
| 3 | LA terre | APPROVISIONNEMENT DE PWR | Au sol de puissance. | - |
| 4 | VCC | APPROVISIONNEMENT DE PWR | Alimentation d'énergie pour le circuit numérique. | - |
| 5-12 | R0-R7 | Entrée-sortie | Bus de données rouge de signal. | GND/IOVCC |
| 13-20 | G0-G7 | Entrée-sortie | Bus de données de signal vert. | GND/IOVCC |
| 21-28 | B0-B7 | Entrée-sortie | Bus de données bleu de signal. | GND/IOVCC |
| 29 | LA terre | APPROVISIONNEMENT DE PWR | Au sol de puissance. | - |
| 30 | PCLK | Entrée-sortie | Signal d'horloge de point. | - |
| 31 | DISP | Entrée-sortie | Contrôle d'affichage/sélection de mode veille. | GND/IOVCC |
| 32 | HSYNC | Entrée-sortie | Entrée de synchronisation horizontale. | GND/IOVCC |
| 33 | VSYNC | Entrée-sortie | Entrée de synchronisation verticale. | GND/IOVCC |
| 34 | De | Entrée-sortie | Les données permettent le signal. | GND/IOVCC |
| 35 | OR | - | Aucun reliez. | - |
| 36 | LA terre | APPROVISIONNEMENT DE PWR | Au sol de puissance. | - |
| 37 | XL | - | Le TP a laissé le signal. | - |
| 38 | Yard | - | TP en bas de signal. | - |
| 39 | XR | - | Signal de droite de TP. | - |
| 40 | YU | - | TP vers le haut de signal. | - |
