| Numéro De Modèle: | JC3248A035R |
| Nombre De Pièces: | 500 |
| Prix: | ￥39/pcs |
| Conditions De Paiement: | L/C, T/T |
| Capacité à Fournir: | 5000pcs/day |

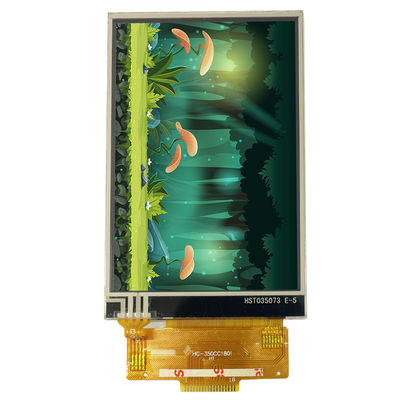

*JC3248A035R est un écran de TFT LCD de la résolution 320x480 avec un écran tactile résistif.
le *It se compose du panneau de TFT LCD, du conducteur IC, du FPC, du contre-jour et du RTP.
le *The éclairent l'éclat à contre-jour est au sujet de 350cd/m2.
des écrans tactiles *Specific peuvent être conçus et adaptés aux besoins du client.
*Comply avec des normes de RoHS.
*If vous ne pouvez pas trouver le droit, svp nous contactez pour la recommandation.
| Nom | Paramètre |
| SKU | JC3248A035C-1 |
| Couleur d'affichage | Couleur de RVB 65K |
| Mode de contact | Contact de résistance |
| Taille de l'écran | 3,5 (pouce) |
| Type | TFT |
| Conducteur IC | IL9488 |
| Résolution | 320*480 (pixel) |
| Interface de module | 4-wire SPI |
| Secteur actif | 73,44 (L) X48.96 (W) MILLIMÈTRE |
| Dimension externe | 85,5 (L) X54.94 (W) X3.90 (H) MILLIMÈTRE |
| Température de fonctionnement | -20℃~60℃ |
| Température de stockage | -30℃~70℃ |
| Tension d'opération | 3.3V |
| Angle visuel | heure de 12h00 |
| Poids de produit (contenir de paquet) | 30 (g) |
| Nombre | Pin Label | Pin Description |
| 1 | LA terre | Au sol de puissance |
| 2 | REMISE | L'affichage à cristaux liquides "Reset" le signal, remise de bas niveau |
| 3 | Câble coaxial | Signal d'horloge |
| 4 | RS | Sélection L de données d'instruction : Instruction H : Données |
| 5 | CS | Signal choisi de puce d'affichage à cristaux liquides, le bas actif |
| 6 | SDA | Transmission de paramètres |
| 7 | SDO | Sortie de paramètres |
| 8 | LA terre | Au sol de puissance |
| 9 | VCC | puissance fournie 2.8~3.3V |
| 10 | LÉDA | Extrémité positive du contre-jour LED |
| 11 | K1 | Extrémité négative du contre-jour LED |
| 12 | K2 | Extrémité négative du contre-jour LED |
| 13 | K3 | Extrémité négative du contre-jour LED |
| 14 | K4 | Extrémité négative du contre-jour LED |
| 15 | XL | Axe des abscisses de contact |
| 16 | YU | Axe des ordonnées de contact |
| 17 | XR | Axe des abscisses de contact |
| 18 | YU | Axe des ordonnées de contact |
