| Numéro De Modèle: | JC2432B024R |
| Nombre De Pièces: | 500 |
| Prix: | ￥38/pcs |
| Conditions De Paiement: | L/C, T/T |
| Capacité à Fournir: | 5000pcs/day |
Avec un large éventail de modules standard et adaptés aux besoins du client d'affichage à cristaux liquides et de TFT, CONTRE-JOUR. Nous offrons aux clients les solutions et les technologies plus adaptées pour les applications. Nos produits ont été appliqués dans un large éventail d'industries comprenant les dispositifs financiers, l'équipement de mètre d'énergie, les machines d'enregistrement, les processeurs fiscaux, les appareils mobiles, les solutions à la maison intelligentes, les équipements médicaux et l'équipement industriel.

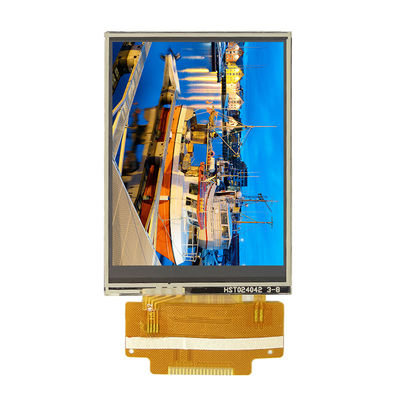

2,4 écran de visualisation de l'affichage à cristaux liquides ILI9341V TFT LCD de pouce. Approvisionnement d'alimentation CC de la tension 3,3 V d'opération, résolution 240*320 (pixel) de la puce ILI9341V d'entraînement. dimension d'ensemble 60,26 (L) X42.72 (W) X2.20 (H) millimètre, heure de 12h00 de TN d'angle de visualisation, interface 4-wire SPI de module
| Nom | Paramètre |
| SKU | JC2432A024R |
| Couleur d'affichage | Couleur de RVB 65K |
| Mode de contact | Contact de résistance |
| Taille de l'écran | 2,4 (pouce) |
| Type | TFT |
| Conducteur IC | ILI9341V |
| Résolution | 240*320 (pixel) |
| Interface de module | 4-wire SPI |
| Secteur actif | 48,96 (L) X36.72 (W) MILLIMÈTRE |
| Dimension externe | 60,26 (L) X42.72 (W) X2.20 (H) MILLIMÈTRE |
| Température de fonctionnement | -20℃~60℃ |
| Température de stockage | -30℃~70℃ |
| Tension d'opération | 3.3V |
| Angle visuel | heure de 12h00 |
| Poids de produit (contenir de paquet) | 20 (g) |
| Nombre | Pin Label | Pin Description |
| 1 | LA terre | Au sol de puissance |
| 2 | REMISE | L'affichage à cristaux liquides "Reset" le signal, remise de bas niveau |
| 3 | Câble coaxial | Signal d'horloge |
| 4 | D/C | Sélection L de données d'instruction : Instruction H : Données |
| 5 | CS | Signal choisi de puce d'affichage à cristaux liquides, le bas actif |
| 6 | SDA | Transmission de paramètres |
| 7 | SDO | Sortie de paramètres |
| 8 | LA terre | Au sol de puissance |
| 9 | VCC | puissance fournie 2.8~3.3V |
| 10 | LÉDA | Extrémité positive du contre-jour LED |
| 11 | K1 | Extrémité négative du contre-jour LED |
| 12 | K2 | Extrémité négative du contre-jour LED |
| 13 | K3 | Extrémité négative du contre-jour LED |
| 14 | K4 | Extrémité négative du contre-jour LED |
| 15 | XL | Axe des abscisses de contact |
| 16 | YU | Axe des ordonnées de contact |
| 17 | XR | Axe des abscisses de contact |
| 18 | YU | Axe des ordonnées de contact |
