| Numéro De Modèle: | JC2432S028N |
| Nombre De Pièces: | 300 |
| Prix: | ￥45/PCS |
| Conditions De Paiement: | L/C, T/T |
| Capacité à Fournir: | 5000pcs/day |

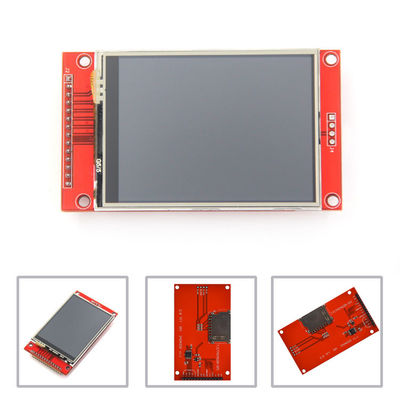

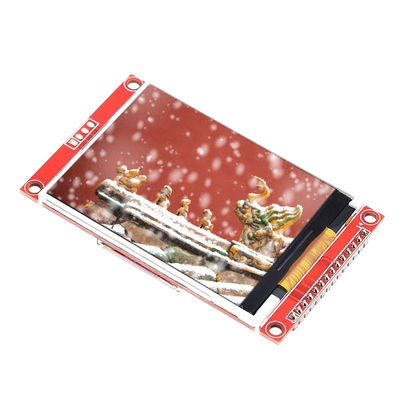

2,8 pouces sans affichage 2,8" de TFT de module d'affichage à cristaux liquides TFT de SPI de contact écran de visualisation intelligent de 240*320 ILI9341
Fournissez 51 MCU, stm32 MCU, programme d'échantillon d'Arduino, copiez le lien de téléchargement au navigateur pour télécharger l'information
| Nom | Paramètre |
| SKU | JC2432S028N |
| Couleur d'affichage | Couleur de RVB 65K |
| Mode de contact | Sans contact |
| Taille de l'écran | 2,8 (pouce) |
| Type | TFT |
| Conducteur IC | ILI9341 |
| Résolution | 240*320 (pixel) |
| Interface de module | 4-wire SPI |
| Secteur actif | 57,60 (L)) X43.20 (W) MILLIMÈTRE |

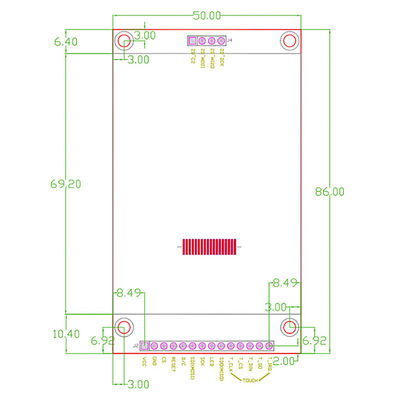

| Dimension externe | 86,00 (L) X50.00 (W) MILLIMÈTRE |
| Température de fonctionnement | -20℃~60℃ |
| Température de stockage | -30℃~70℃ |
| Tension d'opération | 3.3V |
| Angle visuel | heure de 12h00 |
| Poids de produit (contenir de paquet) | 48 (g) |

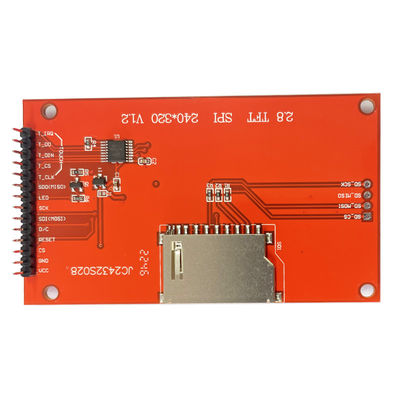

| Nombre | Pin Label | Pin Description |
| 1 | VCC | puissance fournie 5,0 |
| 2 | LA terre | Au sol de puissance |
| 3 | CS | Signal choisi de puce d'affichage à cristaux liquides, le bas actif |
| 4 | REPOS | L'affichage à cristaux liquides "Reset" le signal, remise de bas niveau |
| 5 | D/C | Sélection de compteur d'instruction |
| 6 | IDS (MOSI) | Transmission de paramètres |
| 7 | SCK | Signal d'horloge |
| 8 | LED | Contrôle de contre-jour, éclairage de haut niveau, relié à 3.3V |
| 9 | SDO (MISO) | L'autobus de SPI a indiqué le signal de données |
| 10 | T_CLK | Signal d'horloge d'autobus de SPI de contact |
| 11 | T_CS | Le signal de sélection de puce d'écran tactile, de bas niveau permettent |
| 12 | T_DIN | Entrée d'autobus de SPI de contact |
| 13 | T_DO | Sortie d'autobus de SPI de contact |
| 14 | T_IRQ | Signal d'interruption d'écran tactile, de bas niveau quand le contact est détecté |
