| Numéro De Modèle: | JC1216S018N |
| Nombre De Pièces: | 300 |
| Prix: | ￥24/PCS |
| Conditions De Paiement: | L/C, T/T |
| Capacité à Fournir: | 5000pcs/day |
Le circuit de matériel de module d'affichage à cristaux liquides comporte deux parts : un circuit de commande d'affichage d'affichage à cristaux liquides et un circuit de commande de contre-jour.
Le circuit de commande d'affichage d'affichage à cristaux liquides est utilisé pour commander les goupilles de l'affichage à cristaux liquides, y compris des goupilles de contrôle et des goupilles de transfert des données.
Le circuit de commande de contre-jour est utilisé pour commander le contre-jour pour être marche-arrêt. Naturellement, si le contre-jour n'est pas exigé pour être commandé, la goupille de contrôle de contre-jour peut être directement reliée à l'alimentation de l'énergie 3.3V sans utiliser le circuit.

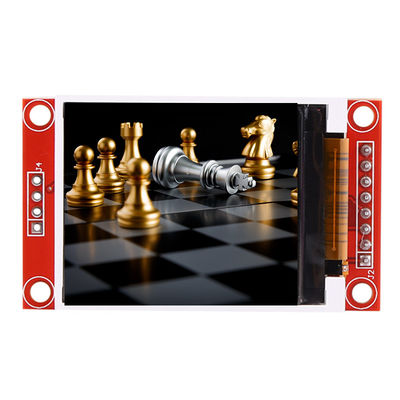

●l'écran de couleur de 1,8 pouces, ecran couleur de soutien 65K, montrent des couleurs riches ·
●128X160 résolution, affichage clair·
●Utilisant l'autobus périodique de SPI, il prend seulement quelque l'IOS pour illuminer l'affichage
●Facile d'augmenter l'expérience avec le logement pour carte d'écart-type·
●normes de processus de Militaire-catégorie, travail stable à long terme ·
●Fournissez le support technique étant à la base de conducteur
| Nom | Paramètre |
| SKU | JC1216S018N |
| Couleur d'affichage | Couleur de RVB 65K |
| Mode de contact | Sans contact |
| Taille de l'écran | 1,8 (pouce) |
| Type | TFT |
| Conducteur IC | ST7735S |
| Résolution | 128*160 (pixel) |
| Interface de module | 4-wire SPI |
| Secteur actif | 35,04 (L) X28.03 (W) MILLIMÈTRE |
| Dimension externe | 58,0 (L) X34.7 (W) X2.30 (H) MILLIMÈTRE |
| Température de fonctionnement | -20℃~60℃ |
| Température de stockage | -30℃~70℃ |
| Tension d'opération | 3.3V |
| Angle visuel | heure de 12h00 |
| Poids de produit (contenir de paquet) | 15 (g) |
| Nombre | Pin Label | Pin Description |
| 1 | VCC | puissance fournie 5,0 |
| 2 | LA terre | Au sol de puissance |
| 3 | CS | Signal choisi de puce d'affichage à cristaux liquides, le bas actif |
| 4 | REPOS | L'affichage à cristaux liquides "Reset" le signal, remise de bas niveau |
| 5 | A0 | Sélection de compteur d'instruction |
| 6 | SDA | Transmission de paramètres |
| 7 | CLK | Signal d'horloge |
| 8 | LED | Relié à 3.3V |
