| Numéro De Modèle: | JC2432A028N |
| Nombre De Pièces: | 500 |
| Prix: | ￥39/pcs |
| Conditions De Paiement: | L/C, T/T |
| Capacité à Fournir: | 5000pcs/day |
| Nom | Paramètre |

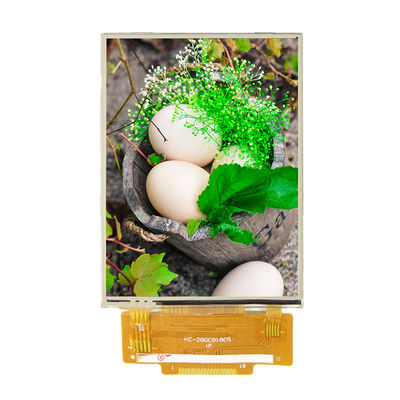

| SKU | JC2432A028N |
| Couleur d'affichage | Couleur de RVB 65K |
| Mode de contact | Sans contact |
| Taille de l'écran | 2,8 (pouce) |
| Type | TFT |
| Conducteur IC | ILI9341V |
| Résolution | 240*320 (pixel) |
| Interface de module | 4-wire SPI |
| Secteur actif | 57,60 (L) X43.20 (W) MILLIMÈTRE |
| Dimension externe | 69,20 (L) X50.00 (W) X2.30 (H) MILLIMÈTRE |
| Température de fonctionnement | -20℃~60℃ |
| Température de stockage | -30℃~70℃ |
| Tension d'opération | 3.3V |
| Angle visuel | heure de 12h00 |
| Poids de produit (contenir de paquet) | 20 (g) |
| Nombre | Pin Label | Pin Description |
| 1 | LA terre | Au sol de puissance |
| 2 | REMISE | L'affichage à cristaux liquides "Reset" le signal, remise de bas niveau |
| 3 | Câble coaxial | Signal d'horloge |
| 4 | D/C | Sélection L de données d'instruction : Instruction H : Données |
| 5 | CS | Signal choisi de puce d'affichage à cristaux liquides, le bas actif |
| 6 | SDA | Transmission de paramètres |
| 7 | SDO | Sortie de paramètres |
| 8 | LA terre | Au sol de puissance |
| 9 | VCC | puissance fournie 2.8~3.3V |
| 10 | LÉDA | Extrémité positive du contre-jour LED |
| 11 | K1 | Extrémité négative du contre-jour LED |
| 12 | K2 | Extrémité négative du contre-jour LED |
| 13 | K3 | Extrémité négative du contre-jour LED |
| 14 | K4 | Extrémité négative du contre-jour LED |
| 15 | XL | Axe des abscisses de contact |
| 16 | YU | Axe des ordonnées de contact |
| 17 | XR | Axe des abscisses de contact |
| 18 | Yard | Axe des ordonnées de contact |
